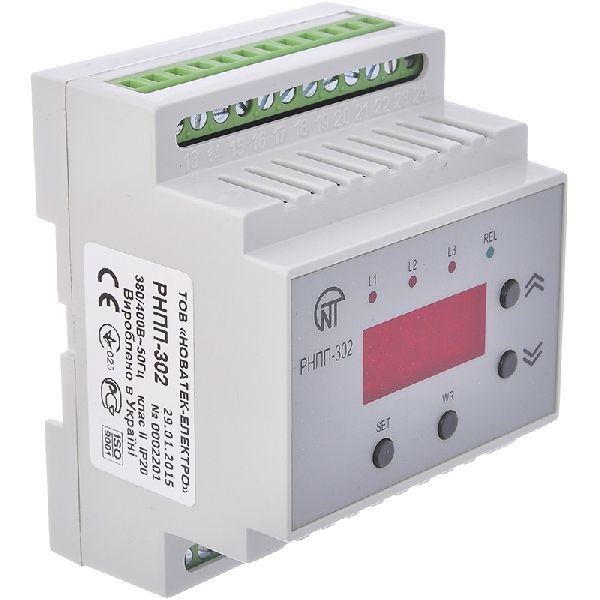

Реле напряжения РНПП-302

Трехфазное универсальное реле переменного напряжения РНПП-302 предназначено для постоянного контроля уровня допустимого напряжения, обрыва, слипания, нарушения правильной последовательности, перекоса фаз в цепях переменного напряжения 220/380В (230/400В или 240/415В) частотой 50 Гц и отключения нагрузки в случае наступления аварийных ситуаций. Реле осуществляет измерение действующих значений фазных (линейных) напряжений, в сетях с глухозаземленной или изолированной нейтралью и управляет катушкой внешнего магнитного пускателя, коммутирующего цепь питания нагрузки. Реле следит за состоянием силовых контактов внешнего магнитного пускателя до и после включения нагрузки, контролируя их исправность (подгорание или слипание). Реле осуществляет последующее автоматическое повторное включение после устранения причины аварии, вызвавшей отключение, через время, заданное пользователем. Реле может работать в четырех независимых режимах: реле контроля пускателя при tPr=0 (контроль уровней напряжений - выключен; реле минимального напряжения при tPr=1; реле максимального напряжения при tPr=2; реле напряжения при tPr=3 (мин./макс. напряжения - режим пропорциональных уставок). Во всех режимах работы, РНПП-302 постоянно ведет контроль дополнительных параметров напряжения, и, при отклонении их от заданных, выключает реле и включает сигнализацию. В случае снятия аварийной ситуации по напряжению РНПП-302 через время tPP включает выходное реле и отключает сигнализацию.
