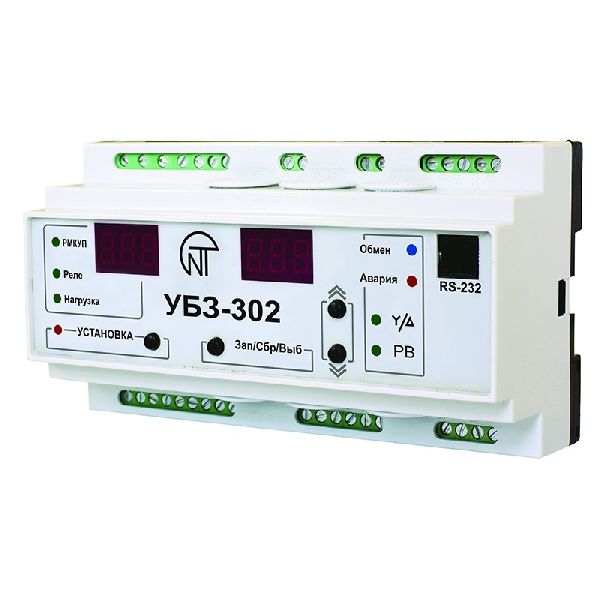

Блок защиты электродвигателя УБЗ-302

Универсальный блок защиты электродвигателей УБЗ-302 предназначен для постоянного контроля параметров сетевого напряжения, действующих значений фазных/линейных токов трехфазного электрооборудования 380В, 50Гц и проверки значения сопротивления изоляции электродвигателей. УБЗ-302 обеспечивает защиту асинхронных электродвигателей, мощностью от 2,5 кВт до 30 кВт при использовании встроенных токовых трансформаторов и до 315 кВт при использовании внешних токовых трансформаторов, в том числе и в сетях с изолированной нейтралью. Широко используется в инженерных системах зданий и сооружений, таких как отопление, вентиляция, водоснабжение, кондиционирование, АСУ ТП и системах промышленной автоматизации, контроля, учета и диспетчеризации. Позволяет значительно снизить вероятность отказов 3-х фазного электрооборудования, уменьшить стоимость и повысить удобство эксплуатации, оптимизировать электропотребление. Блок обеспечивает защиту электродвигателя в следующих ситуациях: некачественное сетевое напряжение; механические перегрузки (симметричный перегруз по фазным/линейным токам) - защита от перегруза с зависимой выдержкой времени; несимметричные перегрузи по фазным/линейным токам, связанные с повреждениями внутри двигателя - защита от перекосов фазных токов с последующим запретом АПВ; несимметрия фазных токов без перегруза, связанная с нарушением изоляции внутри двигателя и/или подводящего кабеля; исчезновение момента на валу ЭД ("сухой ход" - для насосов) - защита по минимальному пусковому и/или рабочему току; при недопустимо низком уровне изоляции на корпус - проверка перед включением с блокировкой пуска при плохой изоляции; замыкание на "землю" обмотки статора во время работы - защита по токам утечки на "землю". Блок обеспечивает защиту электрооборудования путем управления катушкой магнитного пускателя (контактора). Блок определяет наличие токов двигателя при отключенном реле нагрузки (при отключенном реле нагрузки и функциональном реле в режиме звезда-треугольник). В этом случае блок индицирует аварию внешнего магнитного пускателя (в дальнейшем МП), включающего двигатель, до тех пор, пока блок не бу-дет выключен или отключен контроль токов двигателя при отключенном реле нагрузки. УБЗ-302 обеспечивает управление электродвигателями: по аналоговым входам "0-20 мА" и "0-10 В"; по каналам дистанционного управления (интерфейсы RS-232 и RS-485); кнопками на лицевой панели УБЗ. Связь: управление и передача параметров по интерфейсу RS-485 в соответствии с протоколом MODBUS; управление и передача параметров по интерфейсу RS-232. Одновременное использование RS-485 и RS-232 невозможно.
